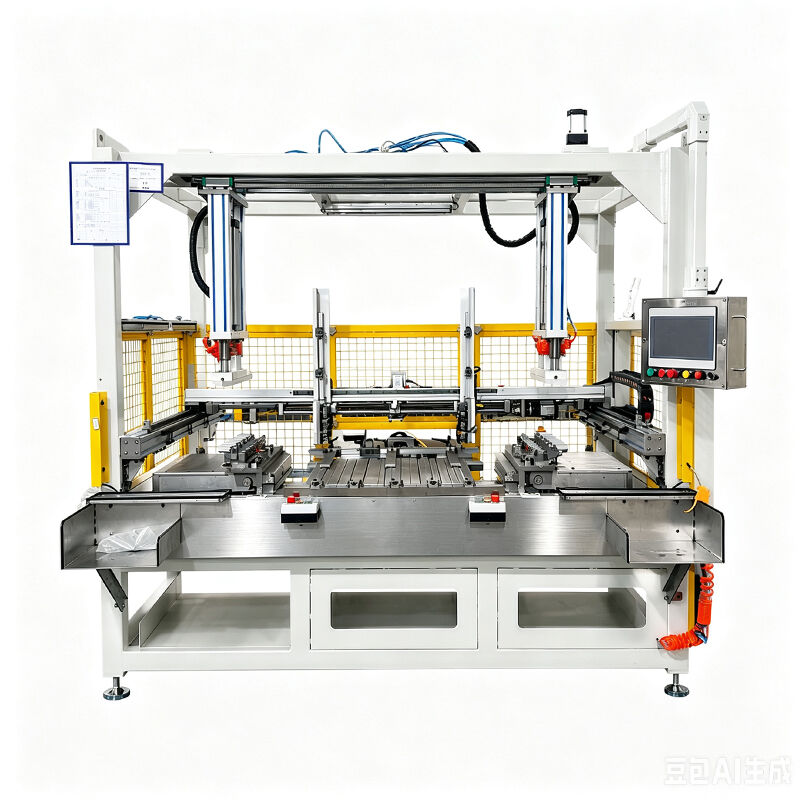

Máquina de ensamblaje de núcleo de condensador automático.
Introducción del producto
Máquina de ensamblaje automático de núcleos de condensadores para la producción de intercambiadores de calor para automóviles
ElMáquina de ensamblaje de núcleos de condensadores para automóvilesEs una solución de ingeniería de precisión desarrollada para los fabricantes de condensadores y intercambiadores de calor de aluminio para automóviles.Las demás máquinas y aparatos para la fabricación de productos del capítulo 85en un núcleo de condensador completo, asegurando un posicionamiento estable, una calidad constante y un rendimiento confiable antes del proceso de soldadura.
Equipado con unsistema de ordenamiento automático de tubos con servocontrol, esta máquina mejora la precisión del ensamblaje al tiempo que reduce la dependencia de las operaciones manuales.reducir los errores de montaje, y mejorar la eficiencia general de la fabricación.
El equipo es adecuado para la producción de condensadores de automóviles, fabricación de radiadores y otras aplicaciones de intercambiadores de calor de aluminio.puede cumplir con diferentes tamaños de núcleo, las especificaciones de los tubos y los requisitos de producción, proporcionando una solución flexible para los fabricantes que actualizan sus capacidades de producción.
¿Por qué actualizar al ensamblaje automático del núcleo del condensador?
Los procesos tradicionales de ensamblaje manual del núcleo del condensador a menudo se enfrentan a desafíos como el posicionamiento inconsistente del tubo, la calidad inestable del ensamblaje y los altos requisitos de mano de obra.Estos factores pueden afectar a la eficiencia de la producción y aumentar la presión de control de calidad.
El de SUNHOPE.Máquina de ensamblaje automático del núcleo del condensadorayuda a los fabricantes a superar estos desafíos mediante un control preciso y procesos de montaje optimizados.
Mejora de la precisión de la montaje
El sistema de disposición de tubos controlado por servo garantiza un posicionamiento preciso del tubo y un espaciamiento constante, ayudando a mantener una calidad de núcleo estable durante la producción.
Reducción de la dependencia laboral
Mediante la automatización de las operaciones críticas de disposición de tubos, la máquina reduce el trabajo manual repetitivo y mejora la estandarización de la producción.
Consistencia de la producción más alta
El control mecánico preciso garantiza un rendimiento de montaje fiable, por lo que es adecuado para entornos de producción continua.
Adaptación flexible de la producción
La máquina admite dimensiones de núcleo personalizadas, espaciamiento de tubos, espesor de tubos y especificaciones de aletas para cumplir con diferentes diseños de condensadores.
Características y ventajas clave
Sistema automático de disposición de los tubos
La máquina está equipada con un sistema de colocación de tubos a servo accionado que posiciona automáticamente los tubos de acuerdo con los requisitos preestablecidos.reduce los errores de posicionamiento manual, y garantiza una calidad de ensamblaje constante.
Ensamblaje del núcleo del condensador de alta precisión
Al integrar las funciones de entrega de tubos, disposición automática de tubos e instalación de placas de cabecera, el equipo proporciona un rendimiento de montaje estable y confiable para la fabricación de condensadores automotrices.
Configuración flexible para diferentes diseños de intercambiadores de calor
La máquina soporta varias estructuras de intercambiadores de calor de aluminio a través de parámetros ajustables, lo que permite a los fabricantes adaptar el equipo para diferentes modelos de condensadores y requisitos de producción.
Control por servo para un funcionamiento estable
El sistema de accionamiento servo proporciona un control preciso del movimiento, un funcionamiento sin problemas y un ajuste rápido durante los cambios de producción, lo que ayuda a reducir el tiempo de inactividad y mejorar la eficiencia de fabricación.
Proceso de producción
Visión detallada del mecanismo de disposición del servo tubo y la estructura del núcleo de ensamblaje
ElMáquina de ensamblaje automático del núcleo del condensadorconcluye el proceso de preparación del núcleo mediante los siguientes pasos:
1. Carga del tubo
Los tubos se colocan manualmente en el cargador vertical del tubo para una alimentación continua.
2. Arreglo automático de tubos
El sistema servo-controlado organiza automáticamente los tubos de acuerdo con la estructura del núcleo del condensador preestablecida, asegurando un posicionamiento preciso.
3. Instalación de la placa de encabezado
Las placas de encabezado se instalan automáticamente o manualmente según los diferentes requisitos de producción.
4Colocación de las aletas
Las aletas se colocan manualmente para completar el proceso de apilamiento del núcleo.
5Preparación del núcleo para la brasería
Después del ensamblaje, el núcleo del condensador terminado está listo para procesos posteriores como soldadura al vacío, crimping y pruebas de fugas.
Aplicaciones
La máquina de ensamblaje del núcleo del condensador para automóviles es adecuada para la fabricación de:
- Núcleos de condensadores para automóviles
- Cuerpos de intercambiadores de calor de aluminio
- Núcleos de radiadores
- Núcleos de refrigeración de aire de carga
- Componentes del intercambiador de calor HVAC
Es ampliamente utilizado por los fabricantes que producen intercambiadores de calor con soldadura de aluminio para vehículos de pasajeros, vehículos comerciales y sistemas de refrigeración industriales.
Parámetros técnicos
| Parámetro |
Especificación |
| Función del equipo |
Arreglo automático de los tubos |
| Altura del núcleo |
300 ∼ 900 mm |
| Ancho del núcleo |
300 ∼ 600 mm |
| Distancia entre el centro del tubo y la aleta |
8 + 2 = 10 mm (se puede personalizar) |
| espesor del tubo |
2 mm (se puede personalizar) |
| Altura de las aletas |
8 mm (se puede personalizar) |
| Capa de tubo |
1 capa |
| Modo de accionamiento |
El servicio |
| Sistema de suministro de tubos |
Cargador de tubos vertical, colocación manual del tubo |
| Arreglo de los tubos |
Arreglo automático de los tubos |
| Instalación de la placa de encabezado |
Instalación automática / manual de la placa de encabezado |
| Colocación de las aletas |
Colocación manual de las aletas |
| Fuente de alimentación |
Aproximadamente 6 kW. |
| Presión del aire |
0.5·0.8MPA |
| Dimensión de la máquina |
En el caso de los vehículos de la categoría M1, el valor de los valores de los vehículos de la categoría M2 es el valor de los valores de los vehículos de la categoría M3. |
| Peso de la máquina |
Aproximadamente 2.2T |
| Tiempo de cambio |
≤ 10 minutos (cambio parcial) |
| Eficiencia de la producción |
Aproximadamente 80±30 sec/PC (valor de referencia, según las condiciones de funcionamiento) |
¿Por qué elegir SUNHOPE?
Con más15 años de experiencia en soluciones de fabricación de radiadores y intercambiadores de calor,- ¿Qué es eso?proporciona equipos completos, soporte de producción y servicios técnicos para clientes globales.
Nuestra experiencia abarca:
- Fabricación de radiadores para vehículos
- Soluciones para la producción de condensadores
- Conjunto de intercambiadores de calor de aluminio
- Integración completa de la línea de producción
Nuestra gama incluye:
- Máquinas de ensamblaje de núcleos de radiadores
- Máquinas de ensamblaje de núcleos de condensador
- Máquinas para formar aletas
- Fuegos de soldadura de aluminio
- Equipo de ensayo de fugas
- Componentes de los radiadores y condensadores
Además del suministro de equipos, SUNHOPE proporcionaGuía de instalación, formación del operador y apoyo técnicoayudar a los clientes a establecer líneas de producción de intercambiadores de calor eficientes y fiables.
Ya sea que esté construyendo una nueva fábrica, expandiendo la capacidad de producción o mejorando una línea de producción existente, SUNHOPE puede proporcionarle unSolución completa de fabricación de radiadores y condensadores adaptada a sus necesidades.
Preguntas frecuentes
1¿Para qué se utiliza una máquina de ensamblaje de núcleos de condensador de automóviles?
La máquina se utiliza para ensamblar núcleos de condensador automotriz mediante la disposición precisa de tubos y la combinación de aletas, placas laterales y placas de cabeza antes de la soldadura y el procesamiento final.
Ayuda a los fabricantes a mejorar la precisión del montaje, reducir los errores manuales y lograr una calidad de producción más estable.
2¿El proceso de disposición del tubo es totalmente automático?
Sí, la máquina utiliza un sistema automático de disposición de tubos controlado por servo para posicionar con precisión los tubos de acuerdo con parámetros preestablecidos.
Esto mejora la consistencia del espaciamiento del tubo y garantiza un rendimiento fiable del ensamblaje del núcleo del condensador.
3¿Qué tamaños de núcleo de condensador puede manejar esta máquina?
El modelo estándar admite:
- Alturas del núcleo: 300-900 mm
- Ancho del núcleo: 300 ∼ 600 mm
El espacio entre los tubos, el grosor del tubo, la altura de las aletas y otras especificaciones se pueden personalizar de acuerdo con los requisitos del cliente.
4¿Puede esta máquina ser personalizada para diferentes diseños de condensadores?
Sí, SUNHOPE ofrece soluciones personalizadas basadas en diferentes estructuras de condensadores, requisitos de capacidad de producción y procesos de fabricación.
Las opciones de personalización incluyen la configuración de la máquina, las dimensiones centrales y las especificaciones de ensamblaje.
5¿Puede SUNHOPE proporcionar una solución completa para la fabricación de condensadores para automóviles?
Sí, SUNHOPE ofrece soluciones completas de fabricación de condensadores para automóviles, incluyendo máquinas de ensamblaje de núcleos de condensadores, máquinas de formación de aletas, hornos de soldadura de aluminio, equipos de prueba de fugas,y componentes relacionados del intercambiador de calor.
También ofrecemos guía de instalación, capacitación de operadores y apoyo técnico para ayudar a los clientes a establecer líneas de producción eficientes y confiables.
Obtenga su solución de fabricación de condensadores
¿Busca una manera eficiente de mejorar su producción de núcleo de condensador?
Contacto- ¿Qué es eso?para soluciones de equipos personalizadas, consultoría técnica y soporte completo de fabricación de intercambiadores de calor.
Ayudamos a los clientes globales a construir líneas de producción de radiadores y condensadores confiables, eficientes y escalables.
